Bagaimana alat mesin CNC berfungsi?

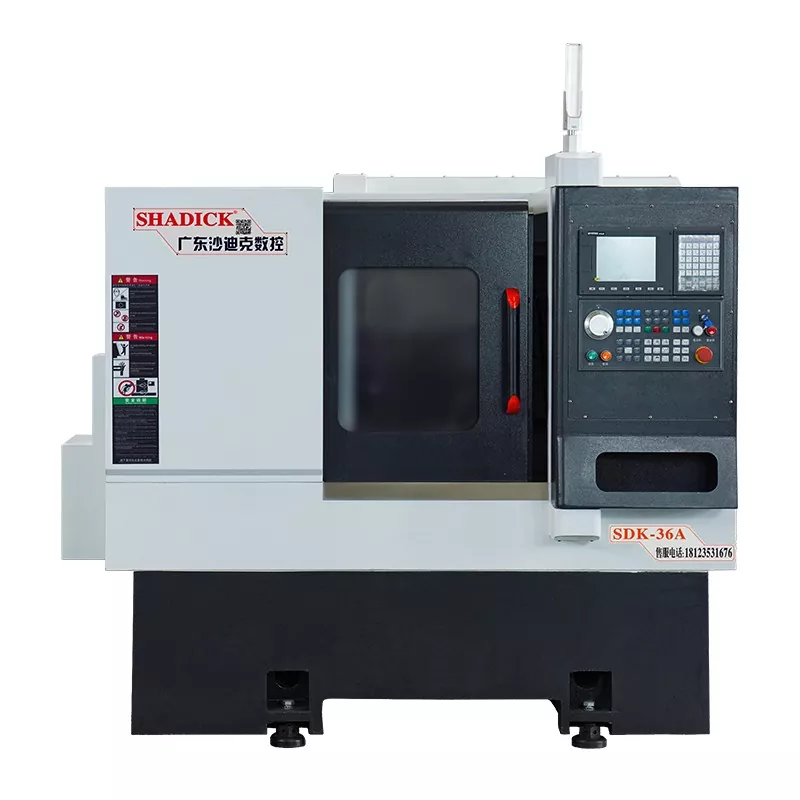

Ciri-ciri Struktur Mesin Susunan Alat CNC

TheMesin susunan alat CNCboleh menyelesaikan berbilang proses serentak, termasuk pusingan luar, pengilangan poligon, benang dan alur.

Ia boleh mengendalikan pelbagai proses, termasuk pusingan berkelajuan tinggi dan pengilangan poligon berkelajuan rendah.

Peranti pengapit hidraulik meningkatkan tahap automasi mesin.

Kaki mesin disepadukan dan menggunakan panduan linear yang diimport, menawarkan rintangan getaran yang sangat baik dan ketegaran yang tinggi.

Acuan pasir resin besi tuang berkualiti tinggi dan struktur plat bergaris padat memberikan ketegaran yang sangat baik dan rintangan getaran yang kuat.

Ia menampilkan panduan linear ketegaran tinggi, berketepatan tinggi dan berkelajuan tinggi serta skru bola ketepatan.

Cara Menukar Alat pada Alat Mesin CNC

1. Menukar Alat dengan Pemegang Alat Putar

Pemegang alat berputar ialah penukar alat automatik ringkas yang biasa digunakan dalamAlat mesin automatik CNC. Ia boleh direka bentuk dalam pelbagai konfigurasi, termasuk pemegang alat paksi segi empat sama, heksagon atau jenis cakera. Setiap pemegang alat berputar memegang empat, enam, atau lebih alat, dan alatan ditukar mengikut arahan daripada peranti CNC.

Pemegang alat berputar mesti mempunyai kekuatan struktur dan ketegaran yang mencukupi untuk menahan daya pemotongan semasa pemesinan kasar. Memandangkan ketepatan pusingan bergantung pada kedudukan hujung alat, alatan mesin CNC tidak memerlukan pelarasan manual kedudukan alat semasa pemesinan. Oleh itu, penyelesaian penentududukan yang boleh dipercayai dan struktur penentududukan yang sesuai adalah penting untuk memastikan kebolehulangan tertinggi yang mungkin (biasanya 0.001 hingga 0.005 mm) selepas setiap pengindeksan pemegang alat berputar.

2. Menukar Alat dengan Menggantikan Kepala Spindle

Menukar alat dengan menggantikan kepala gelendong adalah kaedah menukar alat yang agak mudah untuk alat mesin CNC yang dilengkapi dengan alat berputar. Jenis kepala gelendong ini pada asasnya ialah majalah alat turet. Kepala gelendong tersedia dalam konfigurasi mendatar dan menegak. Turret biasanya diputar untuk menukar kepala gelendong, membolehkan alat menukar automatik. Setiap gelendong dalam turet telah dipasang dengan alat berputar yang diperlukan untuk setiap proses. Apabila arahan menukar alat dikeluarkan, setiap kepala gelendong berputar ke kedudukan pemprosesan mengikut urutan dan melibatkan gerakan utama, menyebabkan gelendong yang sepadan memutarkan alat. Spindle lain dalam kedudukan bukan pemprosesan ditanggalkan daripada gerakan utama.

3. Sistem Menukar Alat Automatik dengan Majalah Alat

Oleh kerana pemegang alat berputar dan penukar alat jenis turet tidak dapat menampung sejumlah besar alat dan tidak dapat memenuhi keperluan pemesinan bahagian yang kompleks, alat mesin CNC dengan pertukaran alat automatik sering menggunakan penukar alat automatik dengan majalah alat. Penukar alat automatik ini terdiri daripada majalah alat dan mekanisme menukar alat, dan proses menukar alat agak rumit. Pertama, semua alat yang digunakan dalam proses pemesinan mesti dipasang pada pemegang alat standard, pra-saiz di luar mesin, dan kemudian diletakkan di dalam majalah alat mengikut susunan tertentu. Apabila menukar alat, alat dipilih daripada majalah. Penukar alat kemudian mengeluarkan alat daripada majalah atau gelendong, menukar alat dan memasang alat baharu ke dalam gelendong, mengembalikan alat lama ke majalah. Majalah alat mempunyai kapasiti yang besar dan boleh dipasang pada sisi atau di atas kotak gelendong. SejakAlat mesin CNCdengan penukar alat automatik hanya mempunyai satu gelendong dalam headstock, pemasangan gelendong mestilah sangat tegar untuk memenuhi keperluan pemesinan ketepatan.
