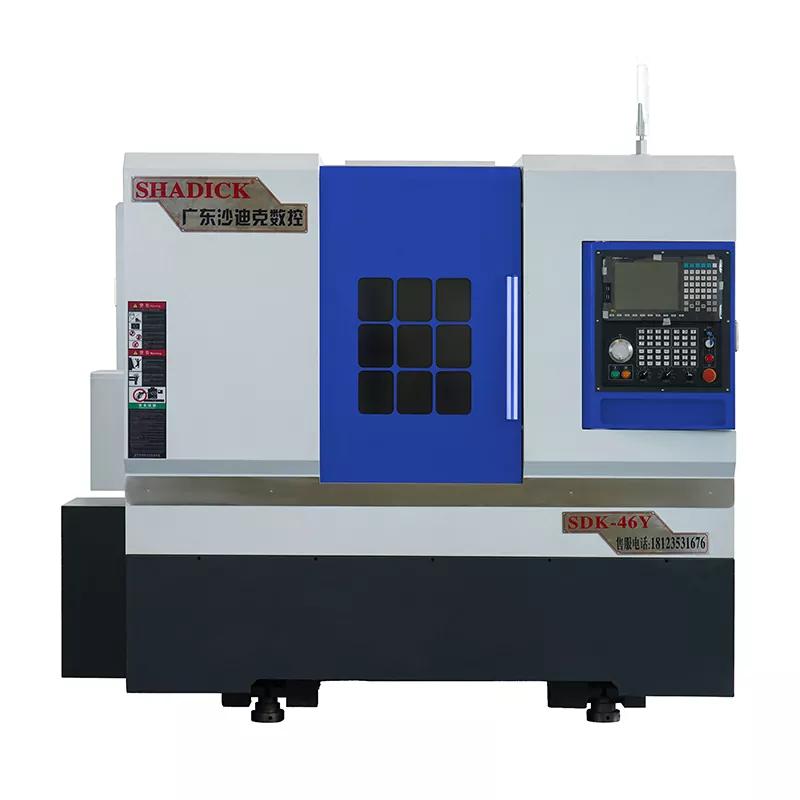

Mesin CNC komposit giliran 46-tailstock

Mesin CNC komposit giliran 46-tailstock adalah peralatan yang biasa digunakan dalam industri pembuatan, menggabungkan fungsi beralih, penggilingan, penggerudian, mengetuk, dan banyak lagi, membolehkan penyempurnaan pelbagai tugas dengan satu persediaan. Pusat giliran kami amat sesuai untuk memproses bahagian kompleks, seperti komponen langsing dan permukaan melengkung yang rumit, yang sering sukar dicapai dengan kecekapan dan ketepatan yang tinggi menggunakan kaedah pemesinan tradisional.

Hantar Pertanyaan

Penerangan Produk

Mesin CNC komposit giliran 46-Tailstock secara serentak dapat mencapai fungsi kompaun turn-mill pelbagai proses seperti beralih, penggilingan, penggerudian, mengetuk, menggembirakan, dan slotting.

Paksi C Spindle dilengkapi dengan pengekod cincin magnet resolusi tinggi, yang membolehkan pengindeksan berterusan (dengan ketepatan pengindeksan sehingga 0.01 darjah). Ia dipasang secara sama dengan alat mesin untuk memastikan ketepatan kedudukan dan kebolehpercayaan yang tinggi dari paksi C.

Ia mengamalkan reka bentuk pelindung yang tertutup sepenuhnya, yang secara berkesan melindungi komponen penting seperti skru, panduan, dan galas. Ia adalah estetika yang menyenangkan, stabil, dan tahan lama.

Ia menggunakan sistem operasi Syntec Taiwan, yang membolehkan kedudukan pesat semasa operasi kelajuan tinggi, dengan berkesan meningkatkan kecekapan dan ketepatan pengindeksan.

Parameter Produk (Spesifikasi）

Kapasiti pemprosesan	46Y
Putar badan katil	Φ450
Pemprosesan diameter terbesar	Φ350
Spindle
Hidung Spindle	A2-5
Bar aperture	Φ46
Kelajuan gelendong	0-6000
Ketepatan mekanikal
Ulangi ketepatan kedudukan	± 0.005
Penembakan Spindle	≤0.005/100mm
Taper Spindle	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
Paksi x/z kelajuan pantas bergerak	24m/min
Perjalanan tempat duduk ekor
Spesifikasi lengan tailstock	Mo 5#
Perjalanan tempat duduk ekor	370mm
Kaedah pergerakan kerusi ekor	slider
Jarak teratas Chuck	450mm
Julat Tekanan Tempat Duduk Ekor	5-20 kilogram
Jadual Top	120mm
Struktur kerusi ekor	Jenis lengan ketepatan
Strok paksi
Strok x-paksi	250mm
Strok z-paksi	510mm
Stroke paksi y	± 35mm
Kuasa motor
Spindle (servo) dan motor	7.5kW
X paksi (servo) dan motor	3.1kW
Z paksi (servo) dan motor	3.1kW
Y paksi (servo) dan motor	2.4kW
Motor kepala kuasa	5.5kW
15- Turet kuasa stesen (BMT40)	Raja CNC dari Taiwan, China
Kepala kuasa 0 - ijazah	2
Ketua Kuasa 90 - Ijazah	2
Yang lain
Berat	3600kg
Dimensi mekanikal	285017802040

Perjumpaan produk dan aplikasi

Kompleks giliran dengan tailstock adalah peralatan pemesinan serba boleh yang menggabungkan fungsi-fungsi pemusnahan dan penggilingan, dan mempunyai peranti tailstock untuk menyokong pemprosesan pelbagai bahan kerja. Ini 46-tailstock giliran-kilang komposit CNC yang tinggi, kecekapan tinggi, dan keupayaan untuk memproses bahan kerja berbentuk kompleks menjadikannya digunakan secara meluas dalam pelbagai industri.

Butiran Pengeluaran

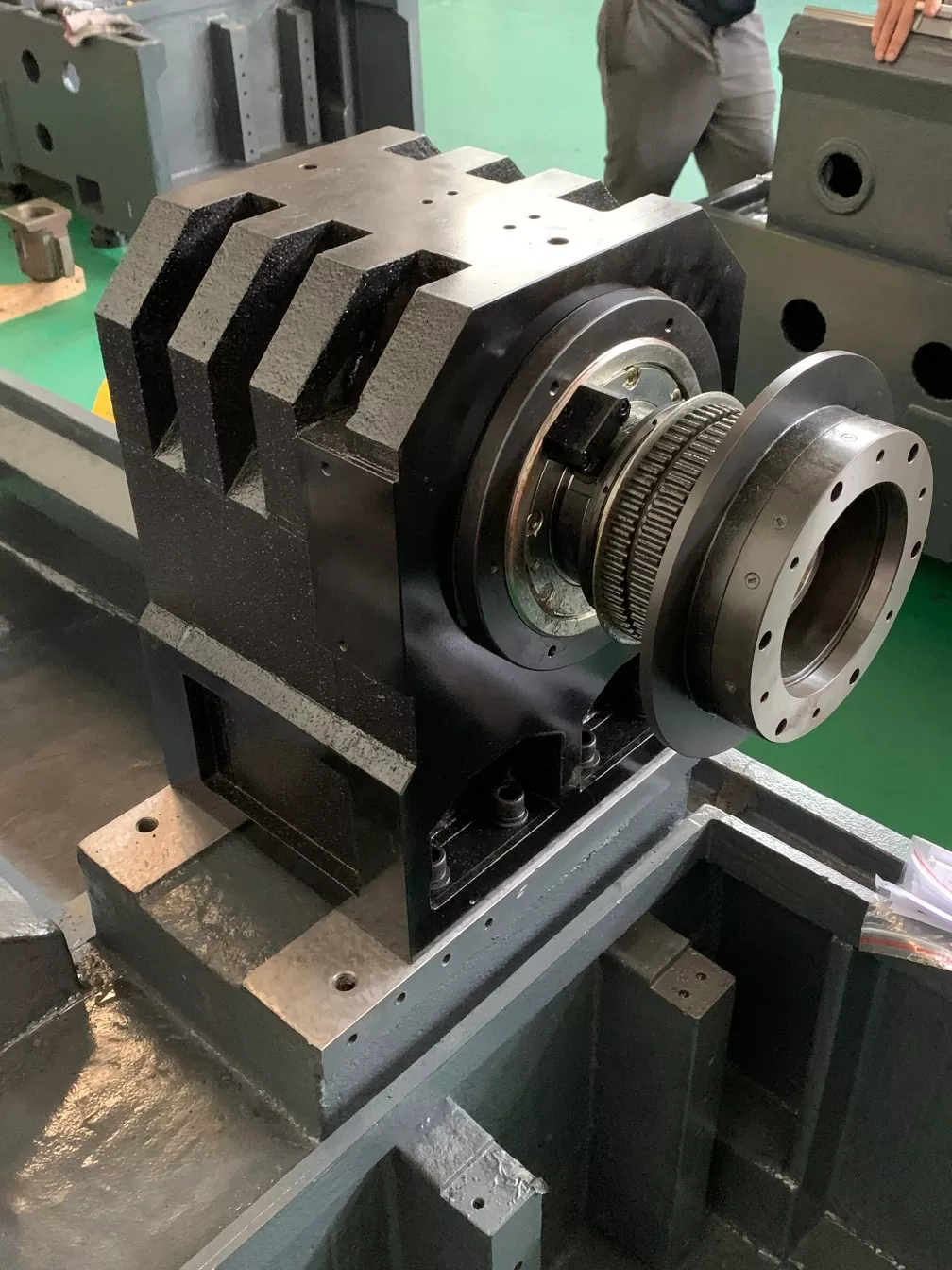

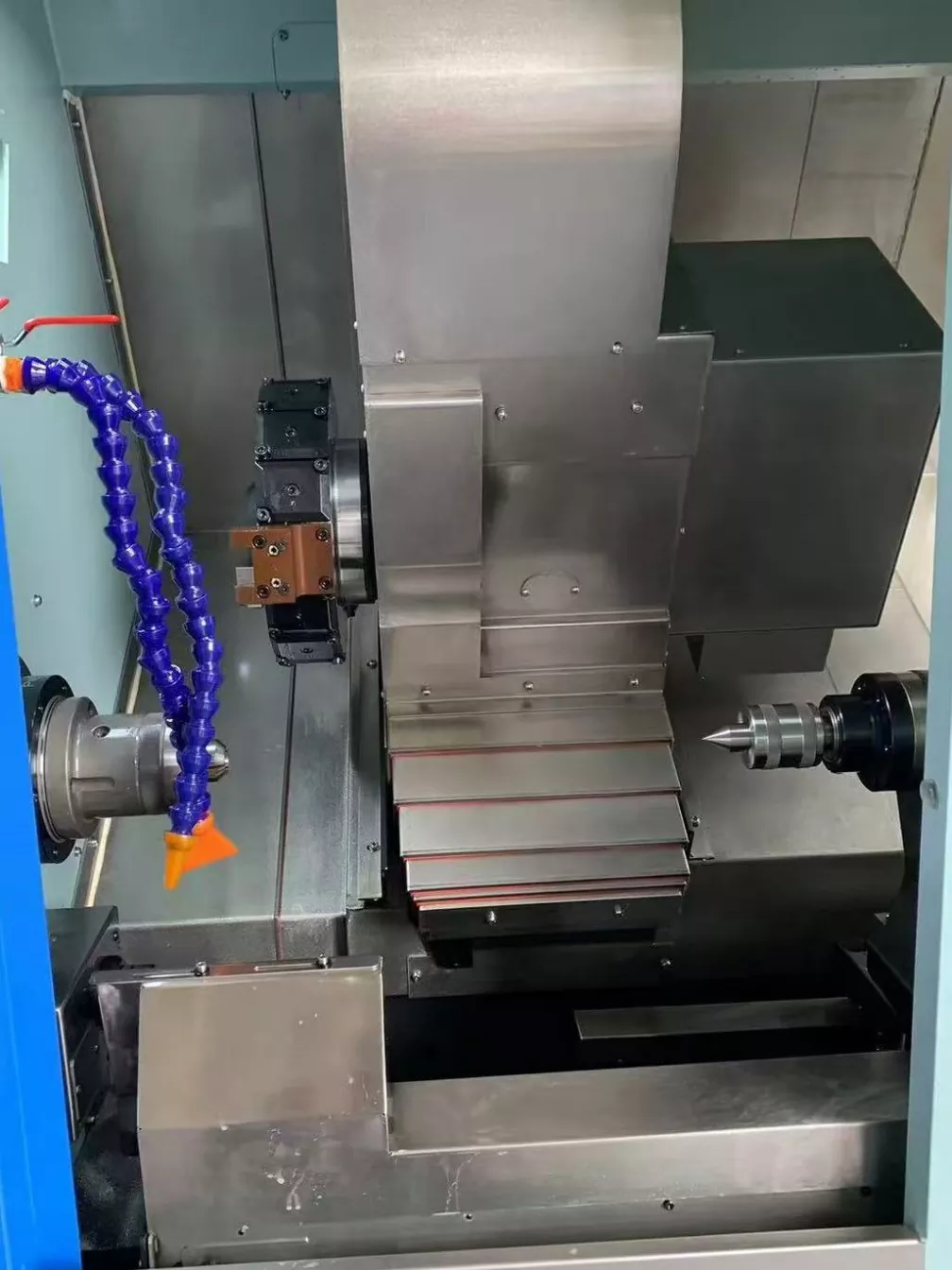

46-Tailstock Turn-Mill Composite COMC Mesin Internal Struktur Alat Mesin.

Turret kuasa 15 stesen boleh memuat lebih banyak alat. Apabila bahagian kompleks pemesinan, tidak perlu sering mengubah alat, yang mengurangkan downtime yang disebabkan oleh alat mengubah dan meningkatkan kecekapan pemesinan.
