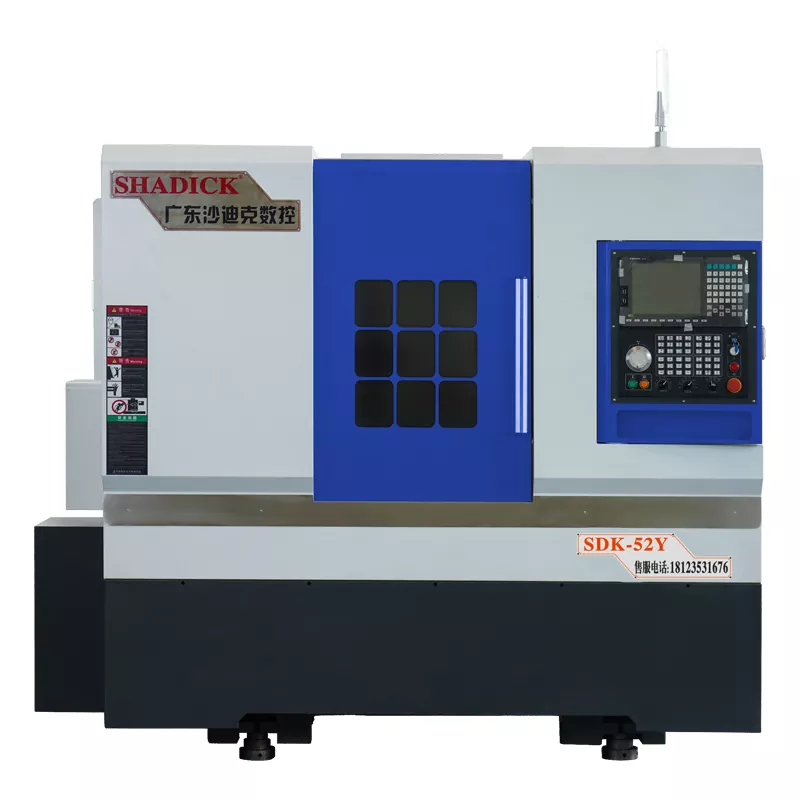

Mesin CNC komposit giliran 52-tailstock

Shadick 52-Tailstock Turn-Mill Composite CNC Machine boleh dikonfigurasi dengan fleksibel dengan tailstock hidraulik biasa atau boleh diprogramkan mengikut keperluan pelanggan. Tailstock hidraulik biasa mudah dikendalikan, tetapi fleksibiliti dan ketepatannya terhad; Tailstock hidraulik yang boleh diprogramkan, sebaliknya, bergantung kepada kawalan pengaturcaraan lanjutan untuk mencapai pemesinan ketepatan dan fleksibel yang tinggi, memenuhi keperluan kompleks.

Hantar Pertanyaan

Penerangan Produk

Paket Y Power Turret dari mesin CNC komposit Shadick 52-tailstock dikawal oleh 4 panduan linear atau panduan keras dua, yang meningkatkan ketepatan dan ketegangan yang tinggi.

Ia dilengkapi dengan tailstock hidraulik yang boleh diprogramkan. Dengan hanya satu tekan butang, anda boleh melanjutkan atau menarik balik tailstock, menjadikannya mudah untuk mengapit bahan kerja. Ia mempunyai kawalan dua kelajuan (cepat dan lambat).

Ia mempunyai fungsi pemesinan hubungan empat paksi untuk beralih, penggilingan, penggerudian, mengetuk, dan lain -lain, dan dapat menyelesaikan penggerudian dan mengetuk hujung aci bahagian.

Turret kuasa boleh digunakan untuk bahagian-bahagian karat tinggi mesin. Kepala kuasa paksi Y yang benar boleh digabungkan dengan fungsi kompaun giliran ke bahagian-bahagian kompleks mesin.

Ia boleh melakukan pemesinan ketepatan skala besar pada bahagian keluli dan keluli tahan karat, serta penggerudian dan mengetuk hujung aci. Mesin dengan tailstock boleh memproses bahagian-bahagian panjang.

Terdapat modul fungsi alat kuasa di sisi yang boleh melaksanakan fungsi seperti penggerudian, mengetuk, dan mengilhami flat, membolehkan penggerudian yang tepat dan penggilingan pelbagai bahagian aci.

Motor kepala kuasa mempunyai kuasa 5.5 kW dan dilengkapi dengan sistem penyejukan mandiri. Kelajuan putaran maksimum boleh mencapai 8,000 revolusi seminit. Ia boleh melakukan pemesinan 24 jam tanpa terlalu panas atau mencetuskan penggera.

Parameter Produk (Spesifikasi)

Kapasiti pemprosesan	52y
Putar badan katil	Φ500
Pemprosesan diameter terbesar	Φ350
Spindle
Hidung Spindle	A2-6
Bar aperture	Φ52
Kelajuan gelendong	0-6000
Ketepatan mekanikal
Ulangi ketepatan kedudukan	± 0.005
Penembakan Spindle	≤0.005/100mm
Taper Spindle	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
Paksi x/z kelajuan pantas bergerak	24m/min
Perjalanan tempat duduk ekor
Spesifikasi lengan tailstock	Mo 5#
Perjalanan tempat duduk ekor	420mm
Kaedah pergerakan kerusi ekor	slider
Jarak teratas Chuck	450mm
Julat Tekanan Tempat Duduk Ekor	5-20 kilogram
Jadual Top	120mm
Struktur kerusi ekor	Jenis lengan ketepatan
Strok paksi
Strok x-paksi	260mm
Strok z-paksi	520mm
Stroke paksi y	± 45mm/± 50mm
Kuasa motor
Spindle (servo) dan motor	11kW
X paksi (servo) dan motor	3.1kW
Z paksi (servo) dan motor	3.1kW
Y paksi (servo) dan motor	2.4kW
Motor kepala kuasa	5.5kW
12- Turet Kuasa Stesen (BMT45)	Raja CNC dari Taiwan, China
Kepala kuasa 0 - ijazah	2
Ketua Kuasa 90 - Ijazah	2
Yang lain
Berat	3700kg
Dimensi mekanikal	285017802040

Ciri Produk dan Aplikasi

Alat mesin kompaun giliran sememangnya mempunyai kecekapan tinggi dan pelbagai fungsi. Ia mampu menyelesaikan pelbagai tugas pemesinan dalam satu penjepit tunggal, menjadikannya sangat sesuai untuk industri pembuatan yang memerlukan pengeluaran yang cekap. Ia boleh digunakan untuk pemesinan paksi panjang dalam industri seperti bahagian automotif, industri penghantaran, dan penjanaan kuasa angin.

Butiran Pengeluaran

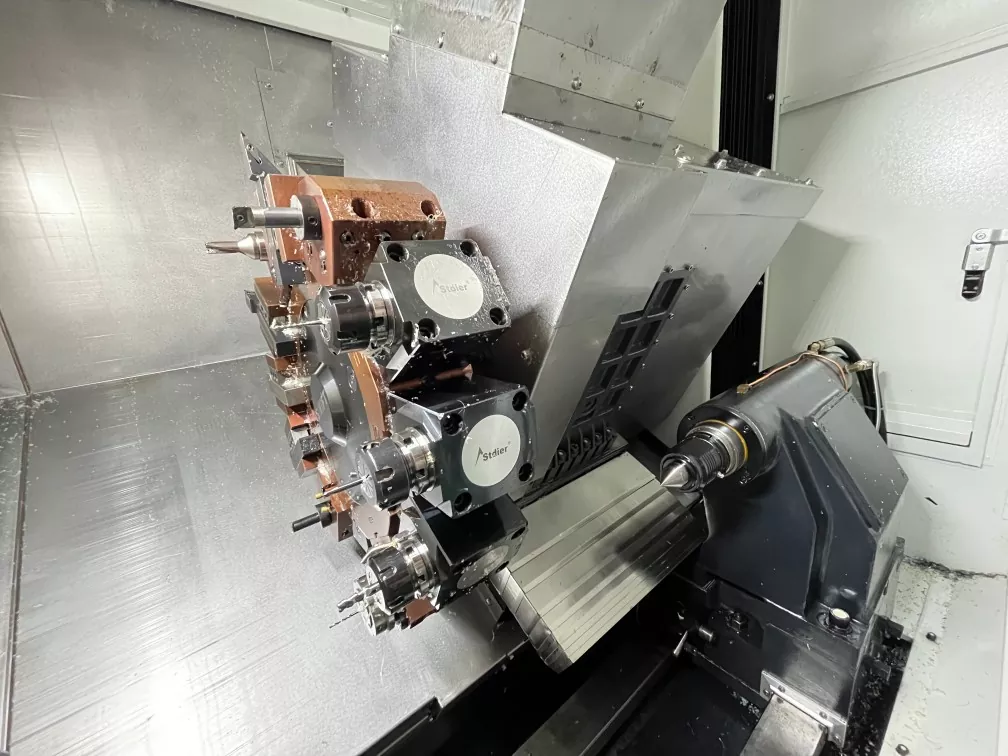

52-Tailstock Turn-Mill Composite Cnc Mesin Internal Struktur Alat Mesin, Turret yang didorong oleh servo BMT55 meningkatkan kebolehpercayaan pengindeksan dan memastikan ketegaran yang tinggi semasa penggilingan.
