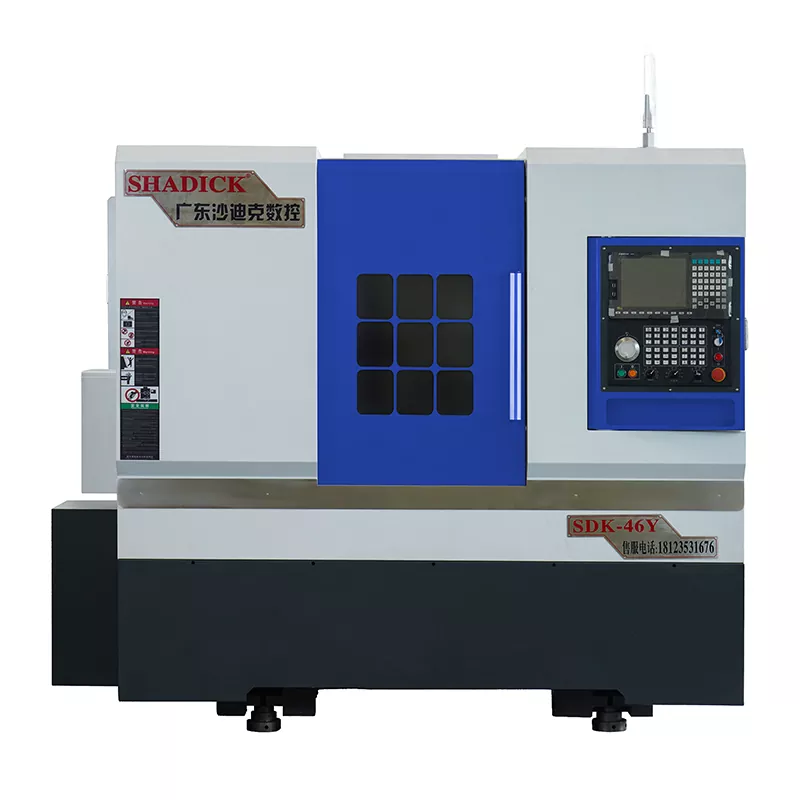

46-TURN DAN MILLING COMPOUL CNC Alat Mesin

Shadick bukan sahaja menyediakan alat mesin CNC 46-turn dan penggilingan tinggi, tetapi juga cemerlang dalam perkhidmatan yang disesuaikan. Pasukan teknikal kami dengan teliti merancang aliran proses, mengkonfigurasi alat, dan merancang penyelesaian automasi berdasarkan keperluan khusus setiap pelanggan, benar-benar menyediakan penyelesaian "sehenti" untuk semua pelanggan. Memilih Shadick bermaksud memilih rakan pembuatan yang dapat mencapai operasi yang cekap dan bimbang.

Hantar Pertanyaan

Penerangan Produk

Alat mesin CNC yang beralih dan penggilingan kami menggunakan kawalan turet kuasa Y-Axis yang benar untuk melakukan pemesinan bahagian yang kompleks.

Setiap paksi dilengkapi dengan panduan linear ketepatan tinggi yang diimport, skru roller, dan galas ketepatan.

Ia boleh melakukan pemesinan ketepatan besar-besaran bahagian-bahagian keluli dan keluli tahan karat, serta penggerudian dan penoreh aci.

Paksi y dari turet kuasa digabungkan langsung mengamalkan kawalan kereta api 4-wire/dua kali ganda, yang sangat meningkatkan ketepatan dan ketegaran yang tinggi.

Parameter Produk (Spesifikasi）

Kapasiti pemprosesan	46Y
Putar badan katil	Φ450
Pemprosesan diameter terbesar	Φ350
Spindle
Hidung Spindle	A2-5
Bar aperture	Φ46
Kelajuan gelendong	0-6000
Ketepatan mekanikal
Ulangi ketepatan kedudukan	± 0.003
Penembakan Spindle	≤0.005/100mm
Taper Spindle	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
Paksi x/z kelajuan pantas bergerak	24m/min
Strok paksi
Radius X-Axis	250mm
Strok z-paksi	400mm
Stroke paksi y	± 35mm
Kuasa motor
Spindle (servo) dan motor	7.5kW
X paksi (servo) dan motor	3.1kW
Z paksi (servo) dan motor	3.1kW
Y paksi (servo) dan motor	2.4kW
Motor kepala kuasa	5.5kW

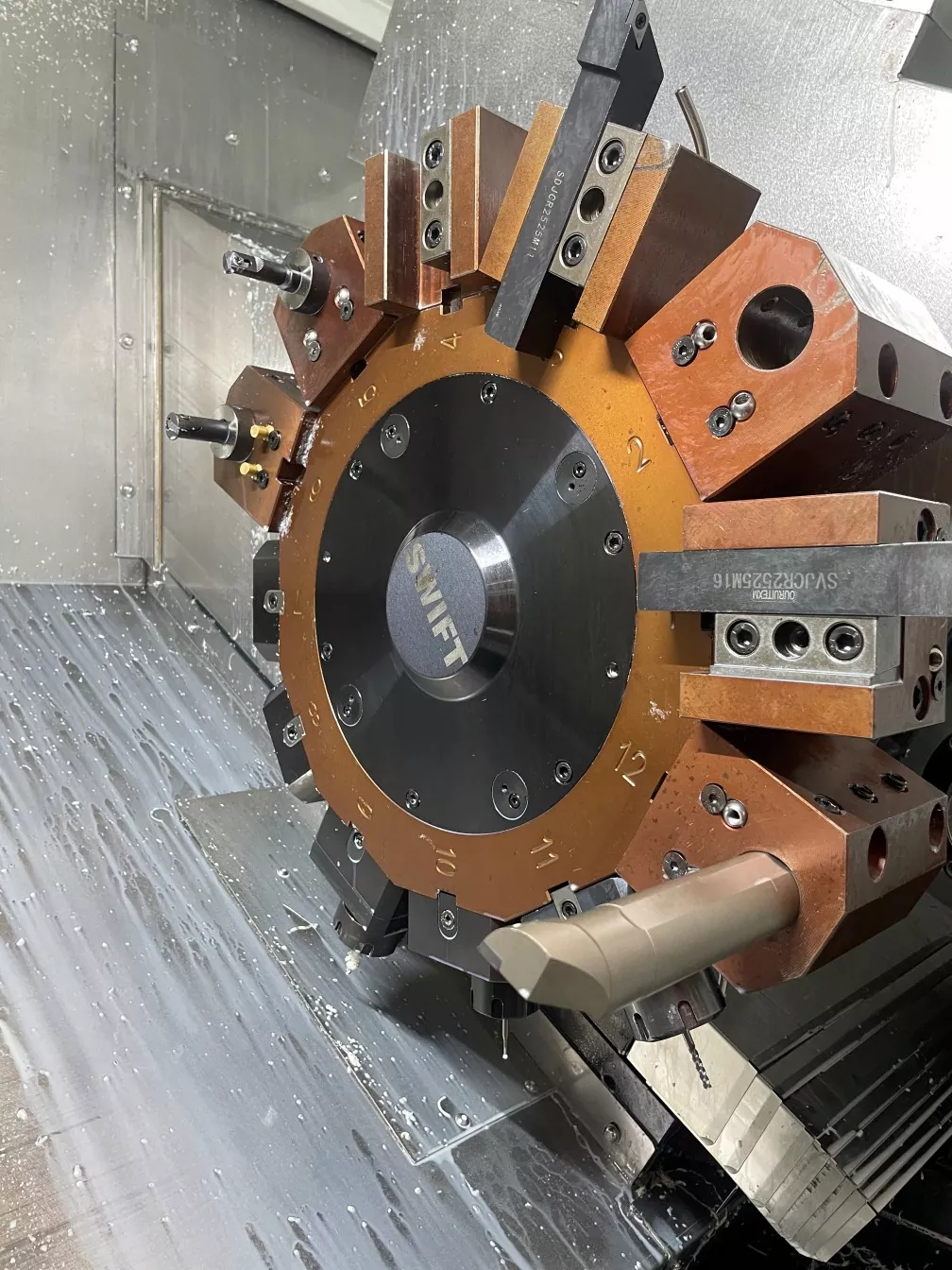

12 - Turet kuasa stesen (BMT40)	Raja CNC dari Taiwan, China
Kepala kuasa 0 - ijazah	2
Ketua Kuasa 90 - Ijazah	2
Yang lain
Berat	3600kg
Dimensi mekanikal	273017101920

Perjumpaan produk dan aplikasi

Alat mesin CNC yang beralih dan penggilingan Shadick 46 menggabungkan fungsi pelarik dan pusat pemesinan. Ia direka khusus untuk mengendalikan produk dengan keperluan yang tinggi untuk ketepatan, concentricity, dan coaxiality. Biasanya, ia digunakan untuk memproses alat ganti dalam bidang seperti industri pembuatan automotif, aeroangkasa, dan acuan. Dengan pengapit tunggal, ia dapat menyelesaikan pemprosesan bahagian kompleks, memendekkan masa pengeluaran dan mengurangkan kos.

Butiran Pengeluaran

46 TURN DAN MILLING COMPOUN

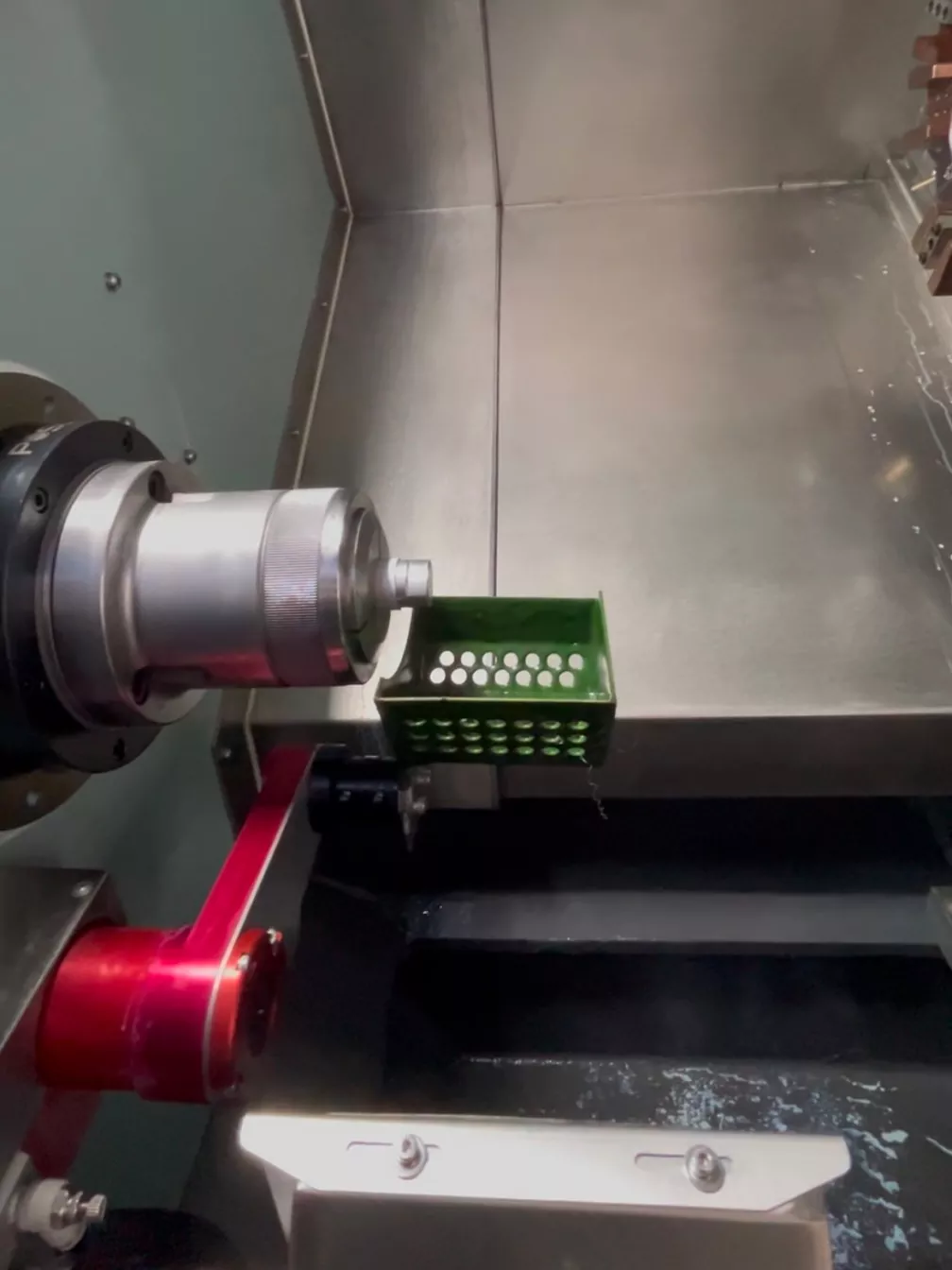

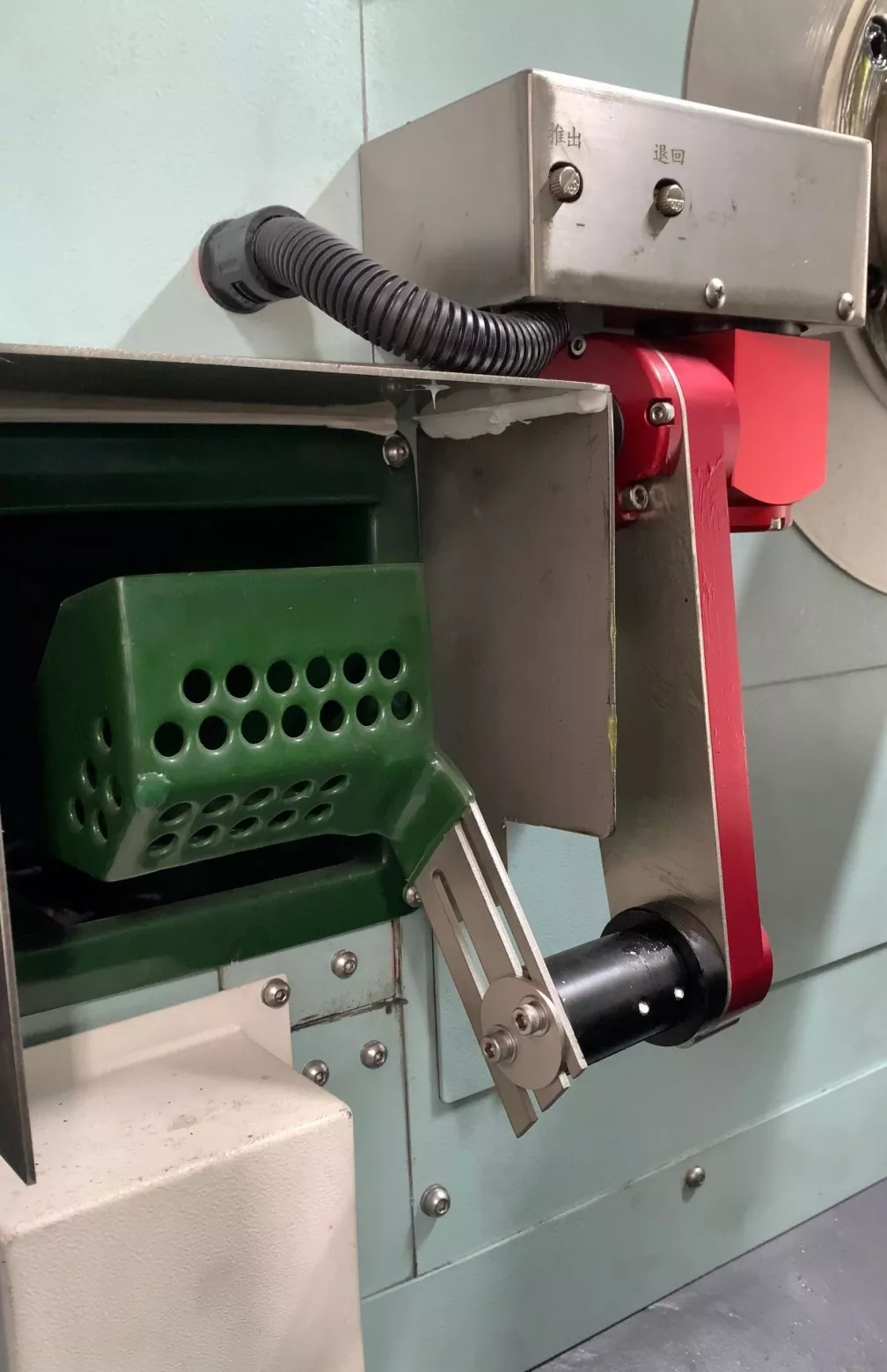

Peralatan kami membolehkan pemasangan pilihan pemungut bahan kerja dan pengumpan automatik mengikut keperluan pelanggan, yang dapat menjimatkan masa dan buruh, dan mengurangkan kos.
