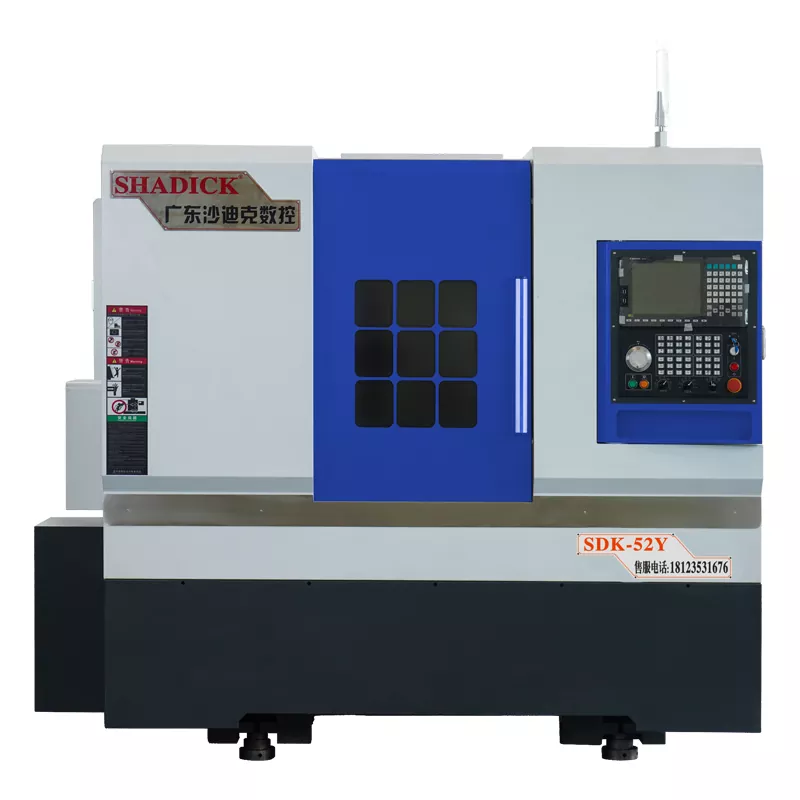

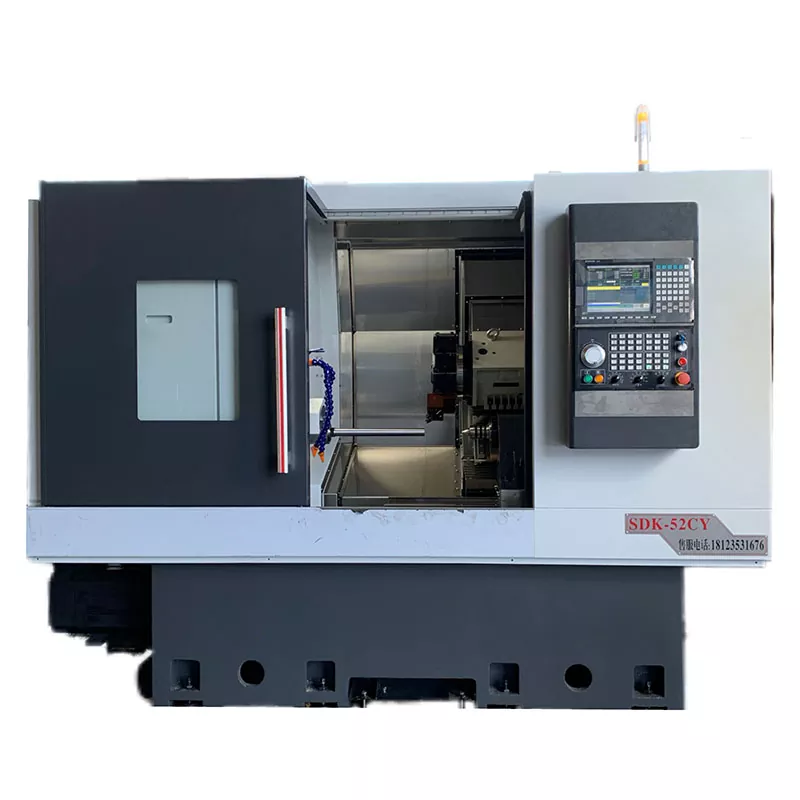

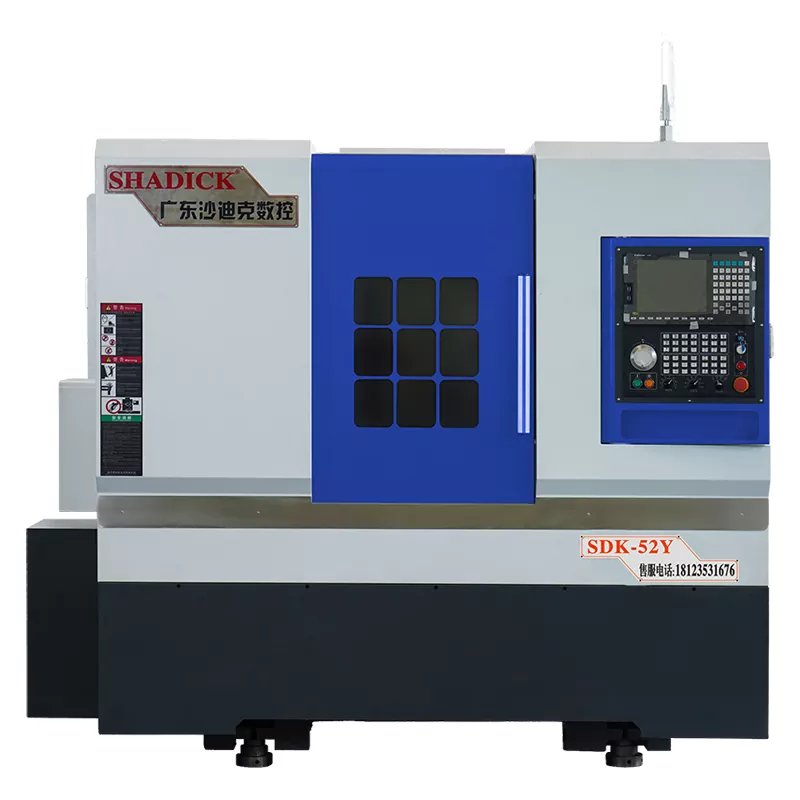

Alat mesin CNC yang diinterpolasi Y-Axis-Mill CNC

Alat mesin CNC kompaun giliran Y-Mill Interpolated, sebagai model lanjutan dalam siri mesin kompleks pelarik, memanfaatkan kaedah pemprosesan yang unik, yang menggabungkan pergerakan fore-and-aft yang fleksibel dengan paksi-paksi dengan pemesinan menegak yang tepat. Reka bentuk inovatif ini bukan sahaja meningkatkan kecekapan pengeluaran tetapi juga sejajar dengan tuntutan segera pembuatan moden untuk pengeluaran yang cekap dan berkualiti tinggi.

Hantar Pertanyaan

Penerangan Produk

Alat mesin CNC yang diinterpolasi Y-Axis CNC dilengkapi dengan panduan linear ketepatan tinggi yang diimport, skru roller, dan galas ketepatan.

Ia sepenuhnya mengeksploitasi kelebihan terbesar empat - hubungan paksi pemotongan berat dan ketegaran yang tinggi.

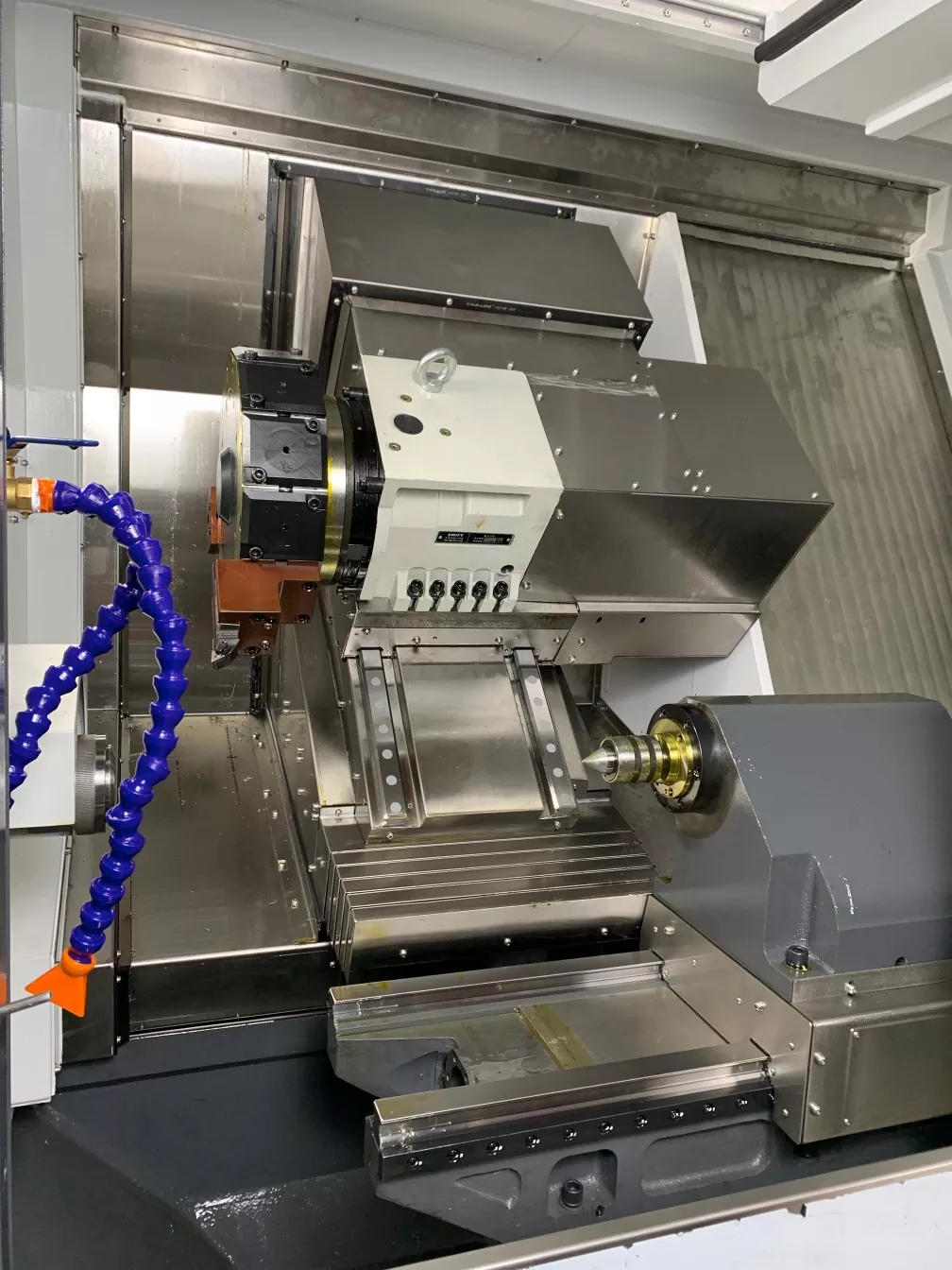

Ini adalah mesin pemesinan kompaun giliran dengan turet kuasa y-paksi Y dan Pusat Tailstock yang diinterpolasi, model baru yang menggantikan mesin paksi Y yang lurus.

Pusat Tailstock Hidraulik yang boleh diprogramkan membolehkan operasi satu kunci untuk melanjutkan atau menarik balik, memudahkan pengapit bahan kerja mudah. Ia mempunyai kawalan dua kelajuan (cepat dan lambat).

Turet kuasa digunakan untuk pemesinan bahagian-bahagian ketegangan tinggi, dan kepala kuasa paksi Y yang diinterpolasi boleh digunakan dalam kombinasi dengan fungsi kompaun giliran ke bahagian-bahagian kompleks mesin.

Tempat tidur alat mesin mengamalkan reka bentuk kereta api rendah dengan nisbah sudut 15:30 darjah, yang dapat memastikan alat mesin tidak akan berubah bentuk semasa operasi jangka panjang, dan ia mempunyai ketegaran yang baik dan kestabilan yang kuat.

Parameter Produk (Spesifikasi）

Kapasiti pemprosesan	52cy
Putar badan katil	Φ600
Pemprosesan diameter terbesar	Φ350
Spindle
Hidung Spindle	A2-6
Bar aperture	Φ52
Kelajuan gelendong	0-4500
Ketepatan mekanikal
Ulangi ketepatan kedudukan	± 0.005
Penembakan Spindle	≤0.005/100mm
Taper Spindle	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
Paksi x/z kelajuan pantas bergerak	24m/min
Perjalanan tempat duduk ekor
Spesifikasi lengan tailstock	Mo 4#
Perjalanan tempat duduk ekor	500mm
Kaedah pergerakan kerusi ekor	slider
Jarak teratas Chuck	630mm
Julat Tekanan Tempat Duduk Ekor	5-20 kilogram
Jadual Top	120mm
Struktur kerusi ekor	Jenis lengan ketepatan
Strok paksi
Radius Perjalanan X-Axis	260mm
Strok z-paksi	620mm
Stroke paksi y	﹢ 60mm﹣68mm
Kuasa motor
Spindle (servo) dan motor	11kW
X paksi (servo) dan motor	3.1kW
Z paksi (servo) dan motor	3.1kW
Y paksi (servo) dan motor	2.4kW
Motor kepala kuasa	5.5kW
siram
siram	BMT55
Yang lain
Berat	5000kg
Dimensi mekanikal	290019502100

Perjumpaan produk dan aplikasi

Alat mesin CNC yang diinterpolasi Y-Axis CNC digunakan secara meluas dalam pelbagai industri perkilangan, terutamanya dalam pemprosesan bahagian ketepatan dan kompleks yang tinggi seperti sisipan dok, bahagian automotif, peralatan perubatan, dan lain-lain, yang mempunyai kelebihan yang signifikan. Di samping itu, ia juga boleh digunakan untuk memproses bahagian -bahagian dengan bentuk geometri yang kompleks, pelbagai saiz, dan keperluan ketepatan yang tinggi, seperti permukaan silinder, permukaan konik, permukaan melangkah, permukaan sfera, dan jenis permukaan berputar yang lain.

Butiran Pengeluaran

Ia didorong dan dikawal oleh batang skru dan motor servo. Arahan program untuk pergerakan dan tujahan boleh ditetapkan, dan operasi mudah.

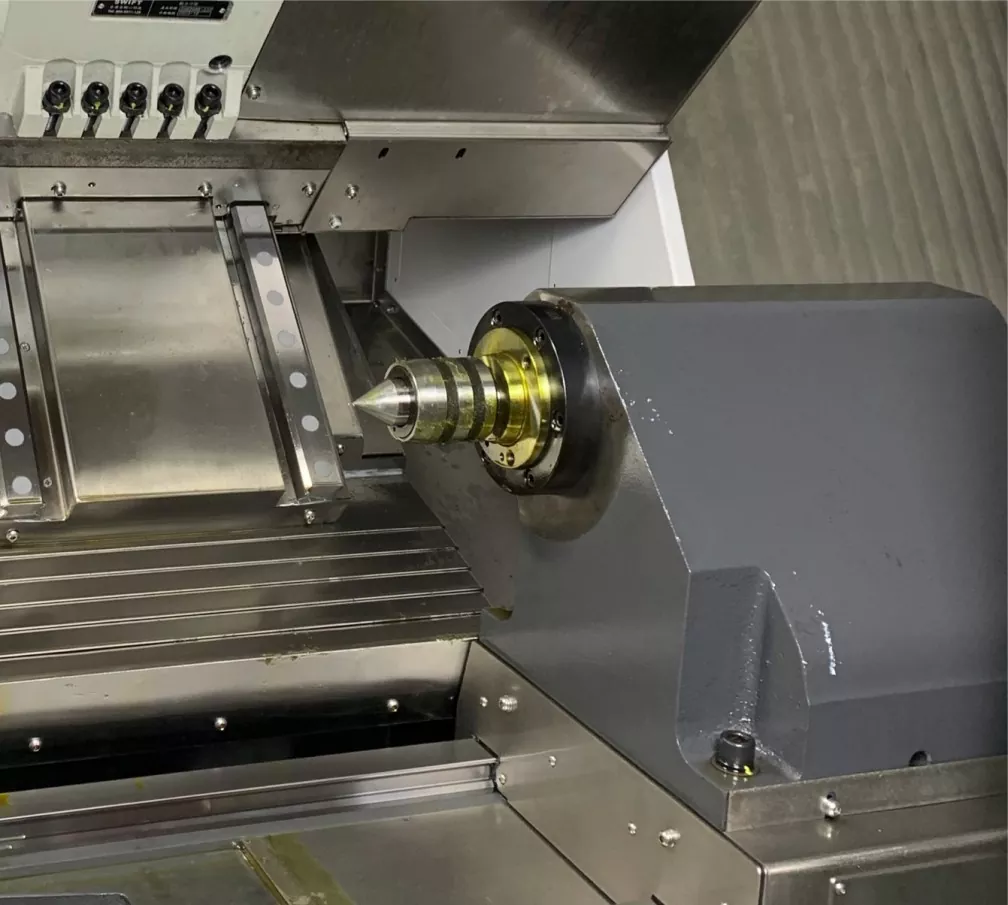

Ia mengamalkan reka bentuk tailstock hidraulik yang boleh diprogramkan, yang menjadikannya lebih mudah untuk memastikan bulat dan concentricity apabila memproses bahagian-bahagian aci ultra-panjang dan langsing.

Tailstock hidraulik yang boleh diprogramkan dapat mengawal pergerakan ke hadapan, ke belakang dan menghentikan tailstock melalui M-codes dan K-codes. Selain itu, ia membolehkan pelarasan tekanan sewenang -wenangnya. Ia mudah, mudah, selamat dan boleh dipercayai.
